모델명 : PDB3
타입 : 정작동 A타입







 ◈ AIR (PNEUMATIC) MULTI DISK BRAKE ◈ - PDB3 type





     특     징

     1. 정작동(A타입) 에어 멀티디스크 브레이크
     2. AIR SET SPRING RELEASE  type  (공압공급시 제동 , 공압차단시 스프링에 의한 제동력의 해방 방식)
     3. 내/외치 디스크의 면압(면마찰력)에 의한 제동방식이다
     4. 과부하 발생시 순간슬립(마찰 미끄럼)이 발생하여 기계 및 장비를 보호할 수 있다
     5. 저속(900rpm 이하)의 제동 및 정지유지용으로 적합하다
     6. 소형, 고토오크 제동용으로써 좁은공간에 설치하여 사용할 수 있다
     7. 적정 사용 공기압 :  4 ~6 Kgf/Cm² (약 4 ~ 6bar)
     8. 최대 사용 공기압 :  7 Kgf/Cm² (약 7bar)
     9. 취급 및 설치시 주의사항
           1) 진직도 및 직각도를 ±0.05 이내로 맞추어야 한다
           2) 설치후에는 반드시 정지상태에서 수동 작동테스트를 실시한 후, 정상적인 시운전을 실시해야 한다
           3) 에어솔레노이드밸브와 브레이크의 설치거리를 1m 이내로 최대한 가깝게 설치한다
           4) 빠른 동작을 원할경우에는 급속배기 밸브를 사용한다
           5) 에어누설를 주기적으로 점검하여야 한다
           6) 장기간의 사용으로 오링의 경화가 발생하면 제동력이 저하 되므로 설치 후 2년이 경과되면
               주기적인 점검을 통해 오링을 교체해 주어야 한다
           7) 사용 후 2년이 경과하면 작동 빈도수 및 순간과부하등에 따라 디스크의 마모상태가 다르므로
               주기적으로 디스크의 상태를 점검한 후 사용하여야 한다
           8)  동소결디스크의 마모에 따라 토오크가 저하되면, 공기압을 높여 초기의 토오크를 유지하여 사용해야 한다













 ◈ AIR (PNEUMATIC) MULTI DISK BRAKE ◈ - PDB3 type







 ◈ AIR (PNEUMATIC) MULTI DISK BRAKE ◈ - PDB3 type

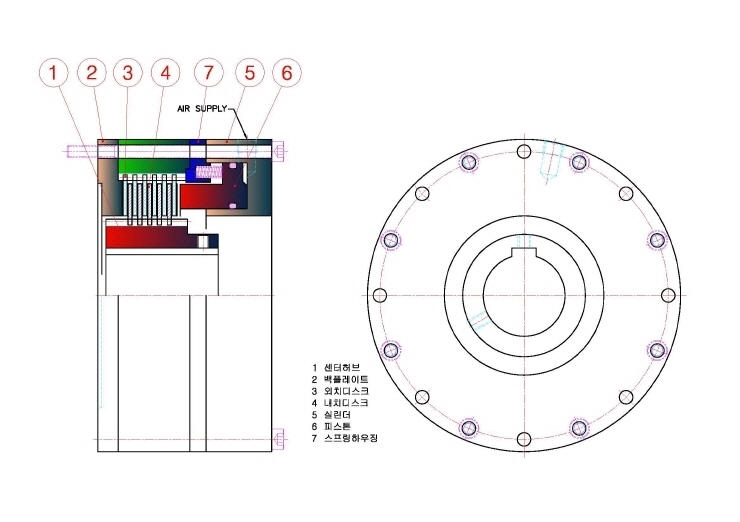

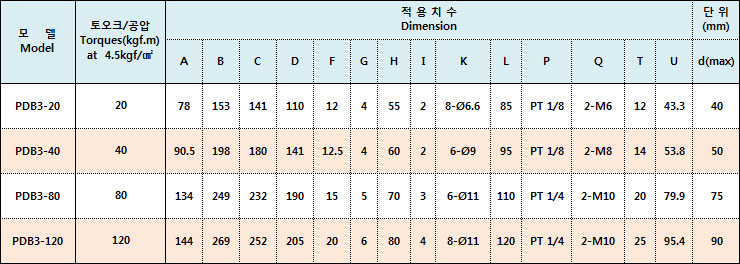

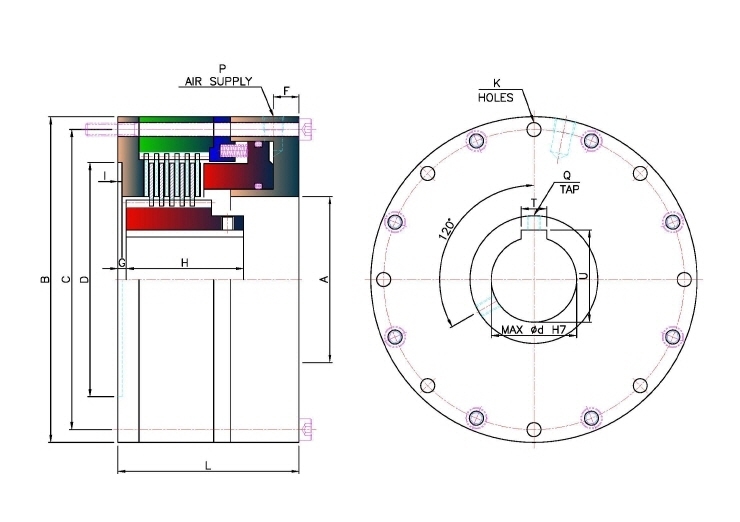

* 내경 및 키홈은 요청(주문)치수로 제작/공급 가능

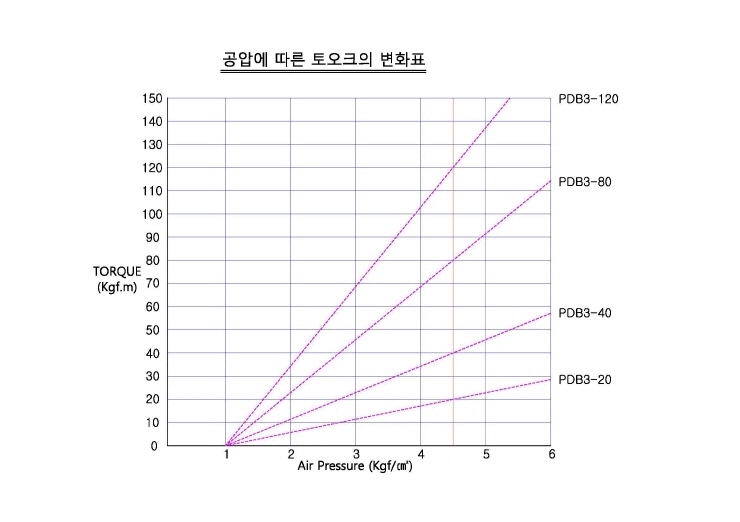

토오크

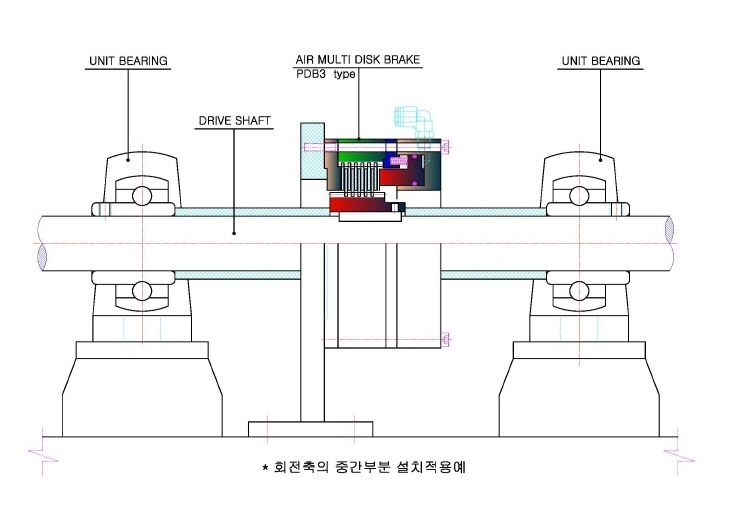

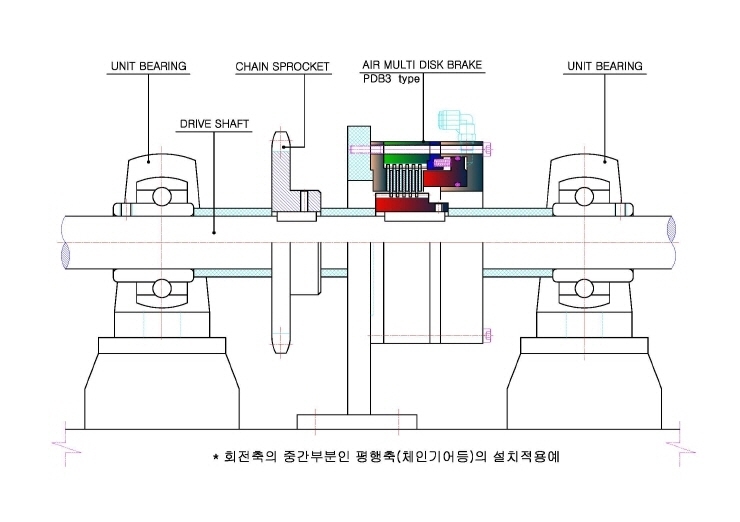

 설치적용예1

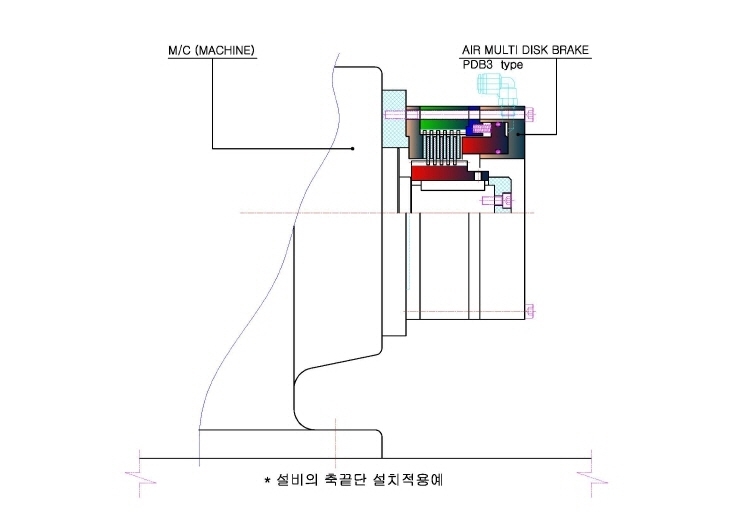

설치적용예2

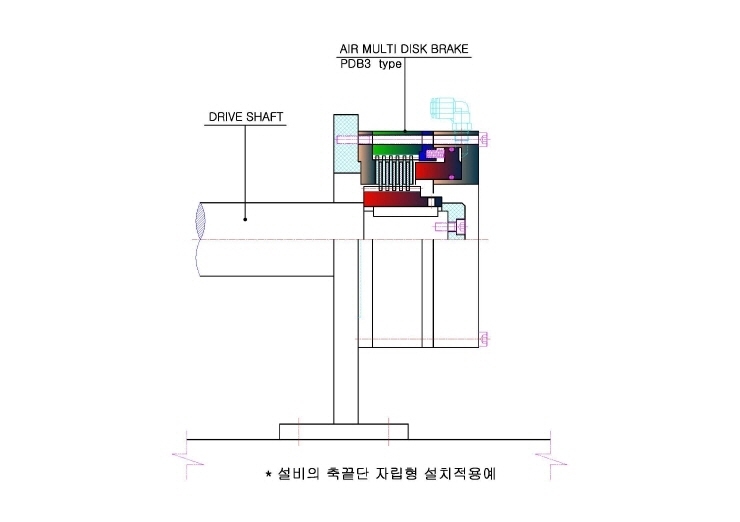

설치적용예3



설치적용예4

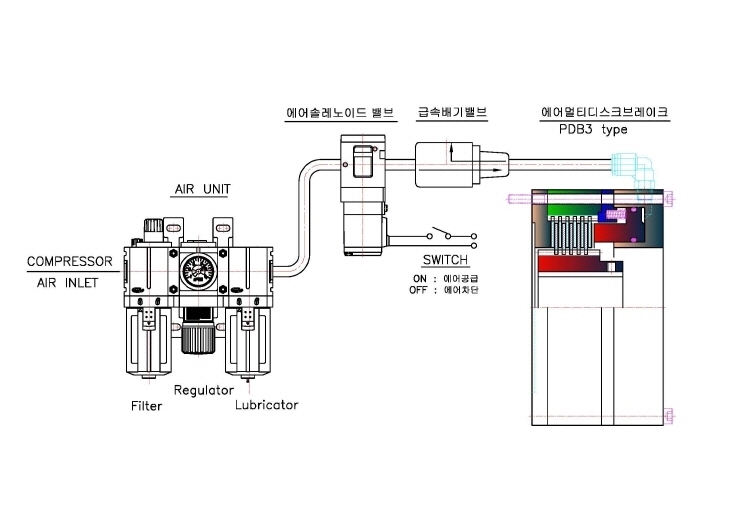

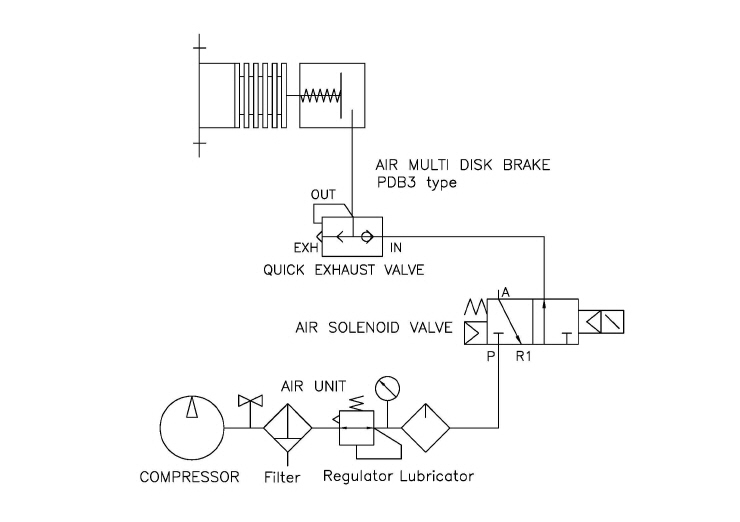

공압적용예1









공압적용예2
