모델명 : ETC3
타입 : 정작동 A타입

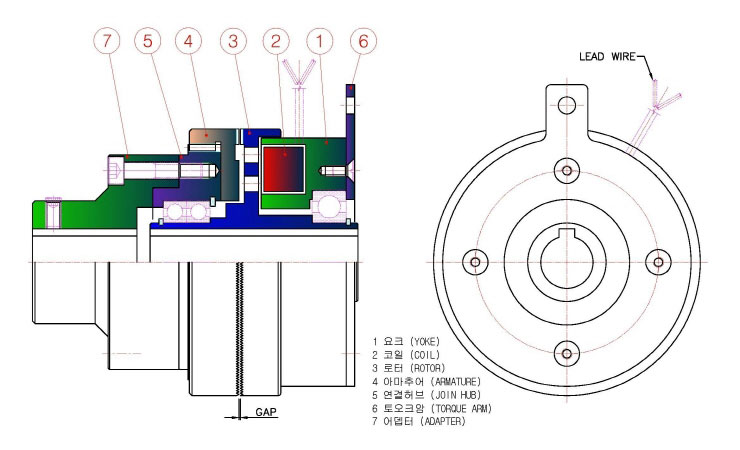

 ◈ ELECTROMAGNETIC TOOTH CLUTCH ◈ - ETC3  type





     특     징

     1. 정작동(A타입) 전자 투스 클러치
     2. MAGNETIC SET SPRING RELEASE  type  (전원ON 기자력공급시 연결 , 전원차단시 스프링에 의한 해방 방식)
     3. 치형의 결합(치의  맞물림)에 의한 연결방식이며, 항상 일정한 공극(GAP)를 유지한다
     4. 동일선상(일직선상)의 축과 축의 연결 및 해방을 할 수 있는 타입이다
     5. 슬립(마찰 미끄럼) 현상이 없이 정확한 토오크를 전달한다
     6. 저속회전(max. 200 rpm 이하)에 적합하다
     7. 소형, 고토오크용으로써 좁은공간에 설치하여 사용할 수 있다
     8. 정격 사용 전압 :  DC24V  (DC12V , DC48V , DC90V)
     9. 최대 사용 전압 : 정격 사용 전압 ± 15 %
     10. 취급 및 설치시 주의사항
           1) 샤프트의 조립시 무리한 충격을 주어서는 안된다
           2) 토오크암을 필히 고정하여 리드선의 손상이나, 요크의 회전이 발생하지 않도록 하여야 한다
           3) 샤프트와 어뎁터의 상대방축 조립시 진직도 및 직각도가 정확하도록 조립하여야  한다
           4) 이물질이 유입되지 않도록 하여야 한다
           5) 설치한 후에는 정지상태에서 반복 작동 테스트를 실시한 후, 시운전을 실시하여야  한다
           6) 사용 후 2년이 경과하면 작동 빈도수 및 순간과부하등에 따라 투스 마모상태가 다르므로
               주기적인 투스 치형의 상태를 점검한 후 사용하여야 한다











 ◈ ELECTROMAGNETIC TOOTH CLUTCH ◈ - ETC3  type







 ◈ ELECTROMAGNETIC TOOTH CLUTCH ◈ - ETC3  type

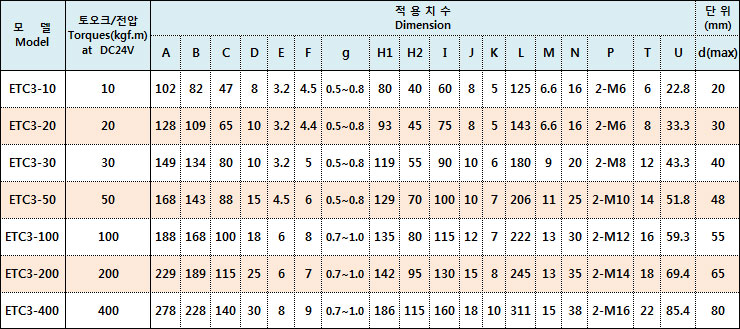

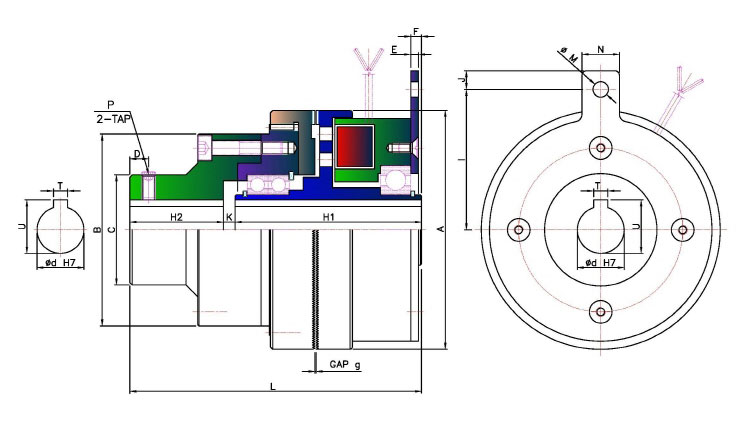

* 내경 및 키홈은 요청(주문)치수로 제작/공급 가능

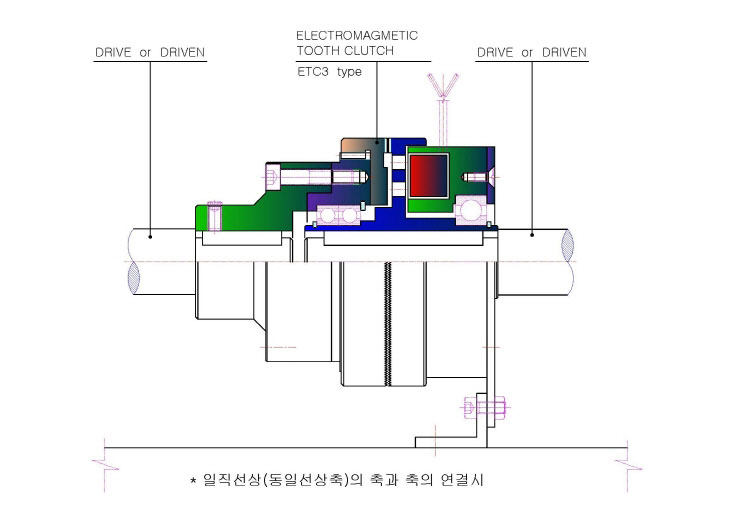

설치적용예1

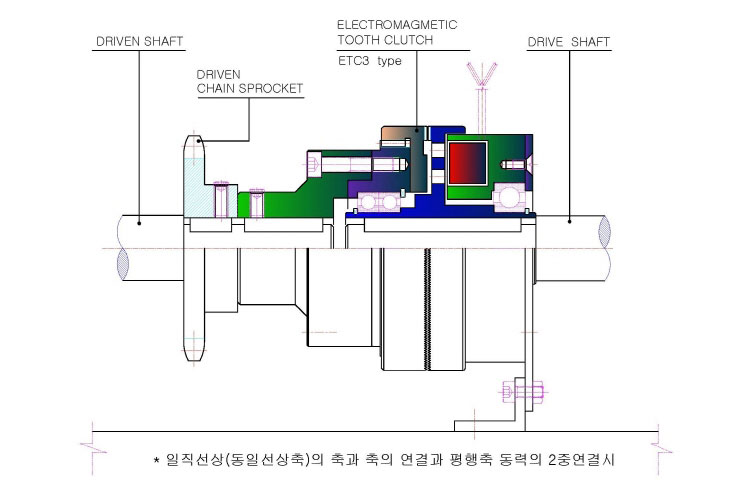

설치적용예2

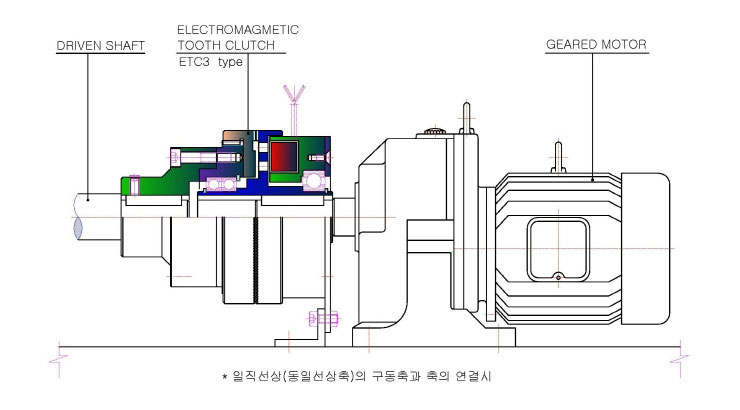

설치적용예3

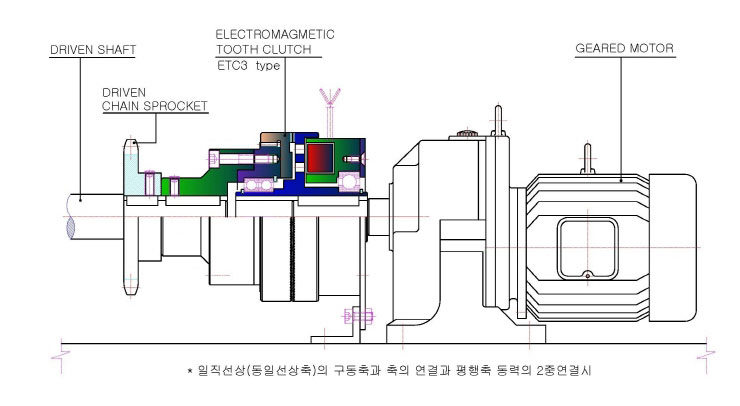

설치적용예4





* 상기의 적용예 이외에도 저속(MAX. 200RPM 이내)의 사용 용도에 따라
  타이밍풀리, 체인기어, 기어연결방식 등으로 설계하여 사용할 수 있다
* 토오크암은 요크의 회전방지용(리드선의 손상방지)으로 고정하여 사용하여야 한다
